IP kods
Nozīme un pārskatsIP kods sniedz informāciju par aizsardzību pret ārzemju ķermeņiem un aizsardzību pret ūdens iekļūšanu ar kaitīgu ietekmi. Terminu IP kods parasti dēvē arī par IP aizsardzības klasi. Tomēr aizsardzības klase attiecas uz pavisam citām produkta īpašībām.
Gaismekļi atbilstoši IP aizsardzības klasēm

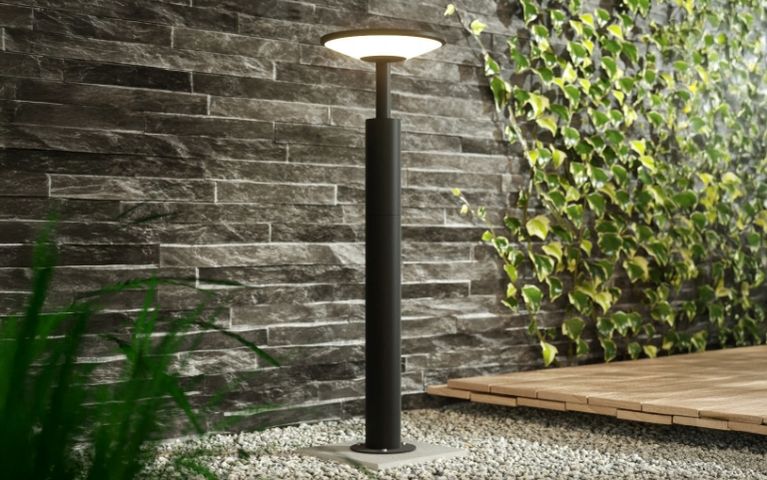

:format(jpeg) "Jorell no Prios")

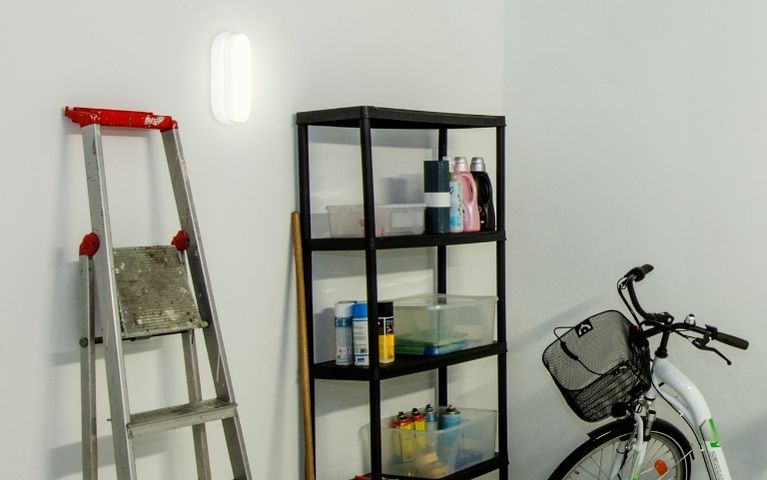

:format(jpeg) "Jukka from Lindby")

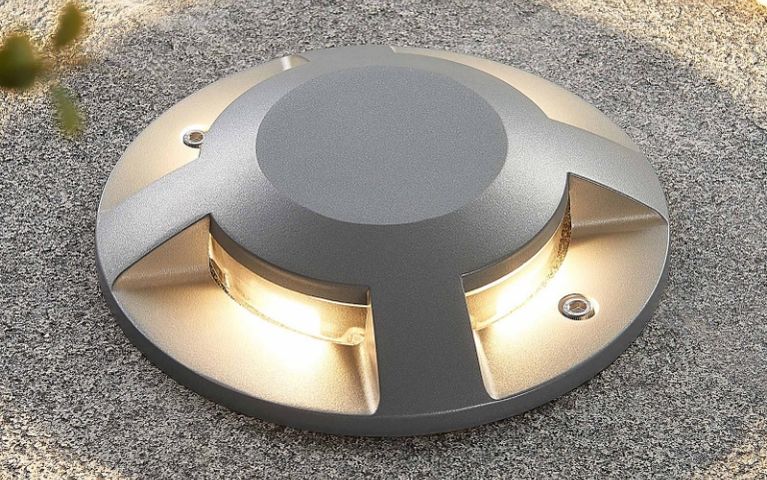

:format(jpeg) "Ferda no Lucande")

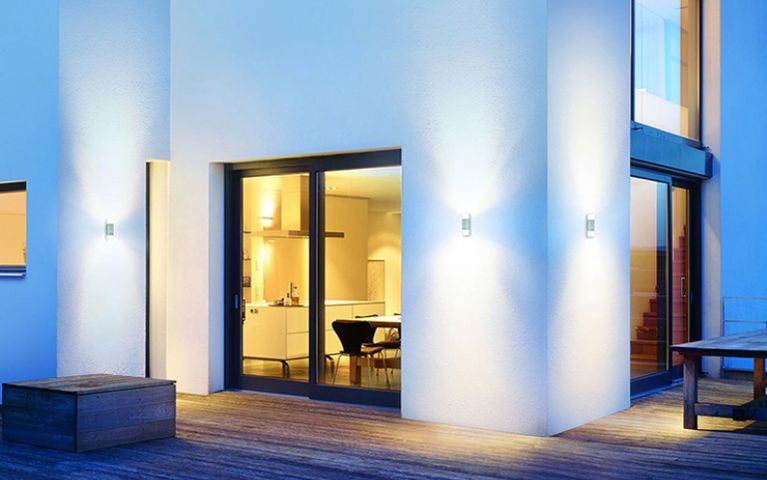

:format(jpeg) "Ipsum no Müller-Licht")
:format(jpeg) "Lienna no Arcchio")

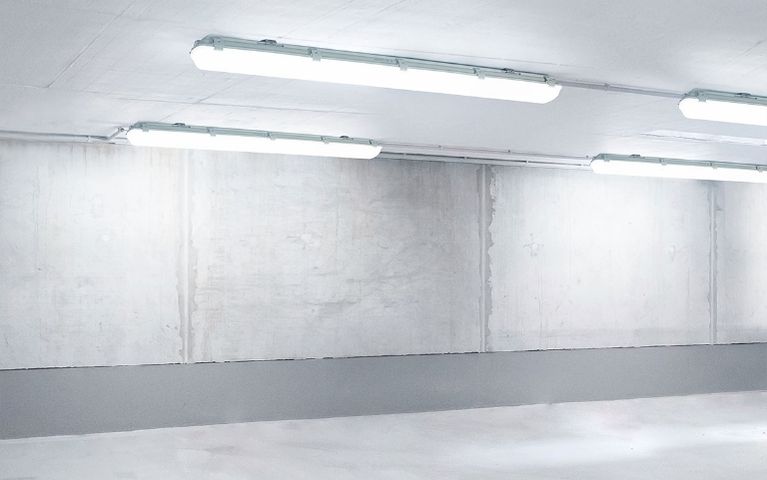

Putekļu necaurlaidīgs korpuss un ūdens strūklas aizsardzība pret spēcīgu lietu
:format(jpeg) "Doris no Lucande")
Svarīga piezīme: Lūdzu, ņemiet vērā, ka vannas istabā ir noteikts dažāds IP kods atkarībā no aizsargājamās zonas un dažādās āra teritorijas daļās, un tas ir jāievēro.
IP kods Nozīme
)
)

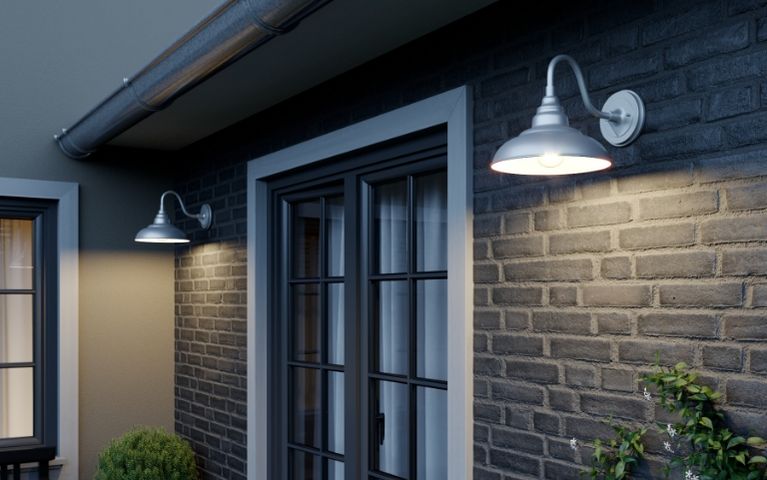

Lai nodrošinātu āra apgaismojuma uzticamu darbību jebkuros laikapstākļos, tam ir ūdensizturīgs korpuss.
IP kods (dažkārt saukts par aizsardzību pret iekļūšanu) sniedz informāciju par to, kā izstrādājums ir aizsargāts pret svešķermeņu un mitruma iekļūšanu.
Atšķirība starp IP kods (IP) un aizsardzības klasi: Aizsardzības pakāpe (IP) raksturo, cik labi ierīce ir aizsargāta pret svešķermeņiem un mitrumu. Aizsardzības klase (I, II, III) raksturo aizsardzības līmeni pret elektrošoku.
IP aizsardzības klases tabula
Kā nolasīt IP kods: IP koda veido 2 cipari. Pirmais cipars norāda aizsardzību pret nejaušu saskari ar bīstamām daļām un iekārtas aizsardzību pret svešķermeņiem. Otrais cipars norāda aizsardzību pret mitrumu. Jo lielāks skaitlis, jo lielāka aizsardzība. Parasti gaismekļu IP kods ir no IP20 līdz IP68.
| 1. Koda numurs pret svešķermeņu iekļūšanu | 2. Koda numurs pret ūdens iekļūšanu ar kaitīgu iedarbību | |
|---|---|---|
| 0 | nav aizsargāts | nav aizsargāts |
| 1 | Aizsargāti pret cietiem svešķermeņiem ≥ 50 mm | Aizsargāts pret vertikālu pilēšanu |
| 2 | Aizsargāts pret cietiem svešķermeņiem ≥ 12,5 mm | Aizsargāts pret ūdens pilēšanu leņķī (15° slīpums) |
| 3 | Aizsargāts pret cietiem svešķermeņiem ≥ 2,5 mm | Aizsargāts pret ūdens izsmidzināšanu |
| 4 | Aizsargāts pret cietiem svešķermeņiem ≥ 1 mm | Aizsargāts pret ūdens šļakatām |
| 5 | No putekļiem aizsargāts | Aizsargāts pret ūdens strūklu |
| 6 | Putekļu necaurlaidīgs | Aizsargāts pret spēcīgām ūdens strūklu plūsmām |
| 7 | - | Aizsargāts pret īslaicīgu iegremdēšanu |
| 8 | - | Aizsargāts pret īslaicīgu iegremdēšanu |
| 9 | - | Aizsargāts pret augstu spiedienu un augstu ūdens strūklas temperatūru |
Bieži tiek pieņemts, ka IP44 ir ūdensizturīgs. Tas nav pareizi. Gaismeklis ir ūdensizturīgs tikai tad, ja tas ir aizsargāts pret īslaicīgu vai pastāvīgu iegremdēšanu. Tas attiecas tikai uz IP67 un IP68.
Izturība pret šļakatām (IPX4) nozīmē, ka gaisma nodrošina aizsardzību pret lietu. IPX5 IP kods ir nepieciešams, lai gaismeklis izturētu spēcīgu lietu, kas tiek definēta kā ūdens strūklas.
Visbiežāk sastopamais IP kods
)
Aizsardzība pret svešķermeņiem > 1 mm un ūdens šļakatām no visām pusēm nodrošina izturību pret lietus. Turklāt tajā nevar iekļūt kukaiņi. Bieži izmanto sienas apgaismojumam un - atkarībā no uzstādīšanas vietas - arī mitrās telpās.
)

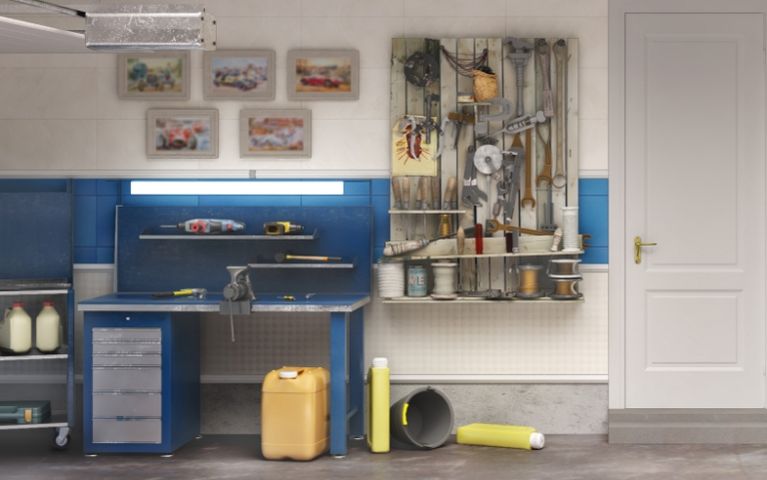

Aizsardzība pret ūdens šļakatām un labāka aizsardzība pret putekļiem izmantošanai hobiju telpā, darbnīcā vai garāžā. Tās nedrīkst novietot dārzā bez aizsardzības vai iestrādāt zemē, jo pastāv risks, ka tās var iegrimt ūdenī.
)

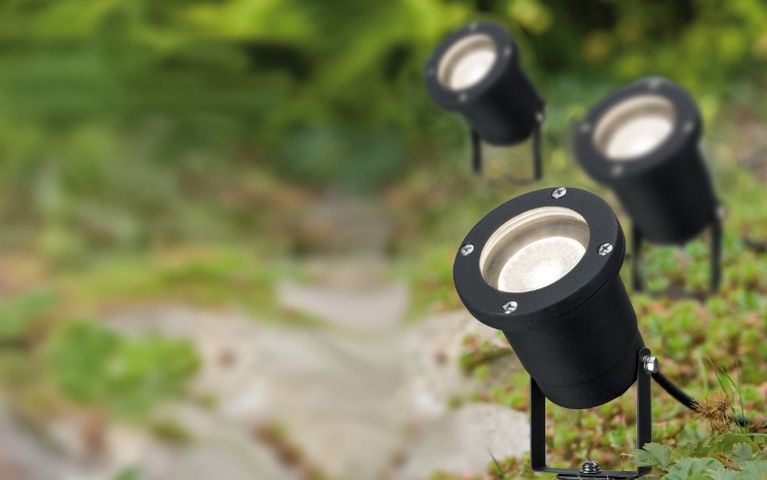

Putekļu necaurlaidīgs korpuss un ūdens strūklas aizsardzība pret spēcīgu lietu. Tas nozīmē, ka gaismu var uzstādīt arī brīvi stāvošu, t. i., bez jumtiņa. Ja pastāv risks, ka izstrādājumu uz laiku var iegremdēt ūdenī, ir nepieciešams vismaz IP67.
IP kods dzīvojamā zonā, vannas istabā un āra zonā

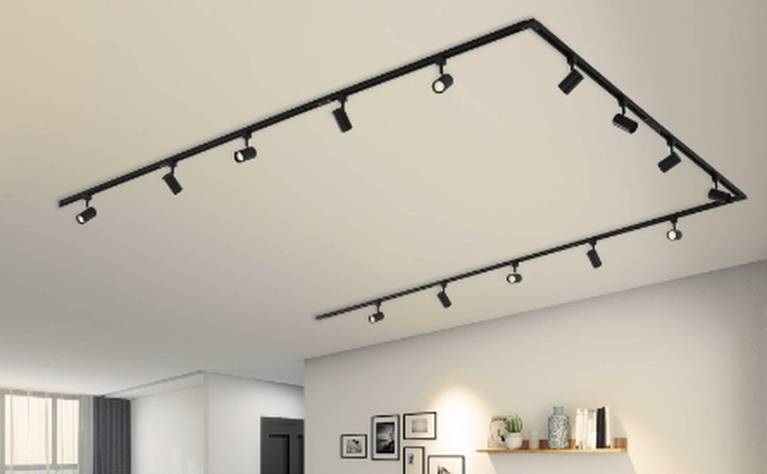

Mitrums nav gaidāms sausās telpās, piemēram, dzīvojamā istabā. Tāpēc šeit var izmantot gaismekļus ar IP20. Tomēr papildus ārpus telpām pastiprināta IP aizsardzība galvenokārt ir nepieciešama arī mitrās telpās, piemēram, vannas istabā.
IP aizsardzības veidi vannas istabā

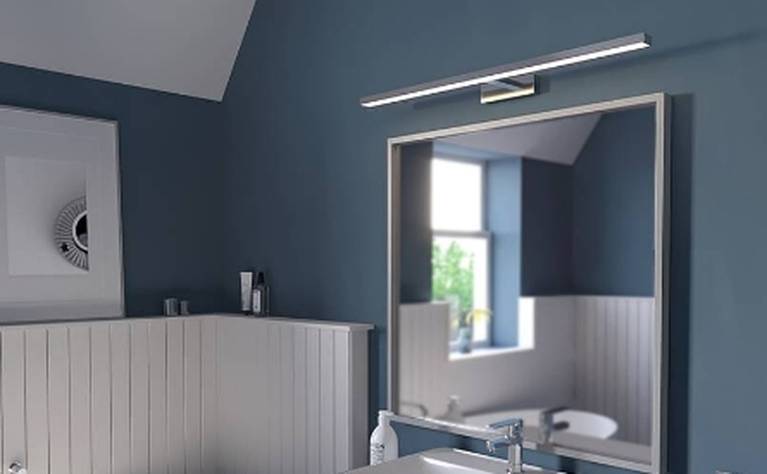

Vannas istabā ir jārēķinās ar mitrumu un ūdens šļakatām. Tāpēc saskaņā ar DIN VDE 0100-701:2008-10 atkarībā no uzstādīšanas vietas ir nepieciešams vismaz IP44, IP65 vai IP67.

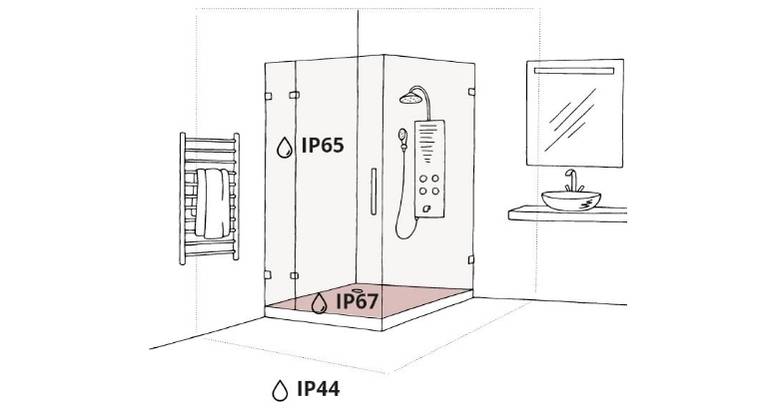

Vannas istaba ir sadalīta trīs aizsargātās zonās:
:format(jpeg) "IP aizsardzības klase Zīmēšana")
Gaismām jābūt noturīgām pret šļakatām līdz 60 cm ap vannu vai dušu un līdz 2,25 m augstumam.
Līdz 2,25 metru augstumam ap dušas galviņu un vannas/dušas paliktni gaismām jābūt aizsargātām pret ūdens strūklu, un tās drīkst darbināt tikai ar drošu īpaši zemu spriegumu līdz 12 voltiem.
Vannas un dušas zonā apgaismojumam jābūt ūdensnecaurlaidīgam īslaicīgas iegremdēšanas gadījumā, un to drīkst darbināt tikai ar drošu īpaši zemu spriegumu līdz 12 voltiem.
Piesardzība: 12 voltu sistēmu barošanas avotam un transformatoram jāatrodas ārpus šīm trim zonām.
IP aizsardzības veidi virtuvē
)
)

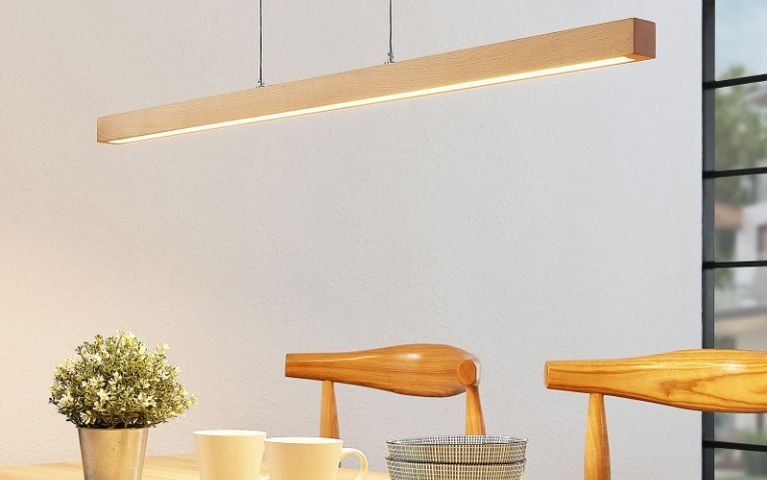

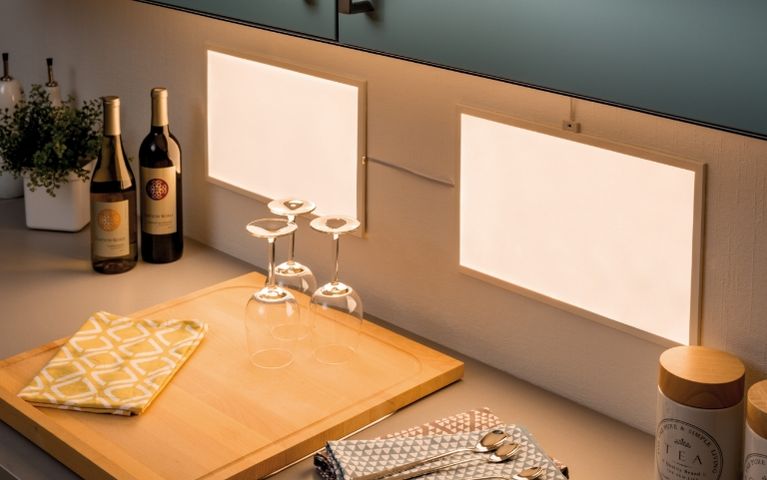

Dzīvojamā zonā virtuvei ir piemēroti IP20 gaismas ķermeņi. Vienīgais izņēmums var būt, piemēram, pamatgaldiņa apgaismojums pie izlietnes. Ieteicamais IP kods ir IP44. Tikai komerciālās zonās bieži vien ir nepieciešams cita IP kods.
IP aizsardzības veidi pagrabos un mitrās telpās
)
)

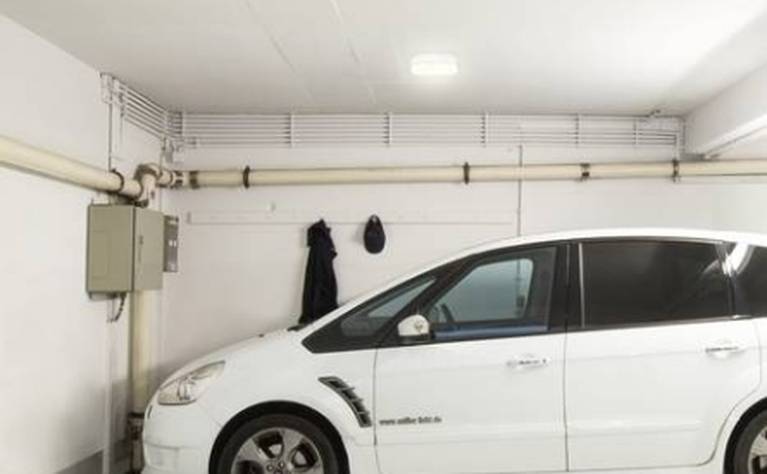

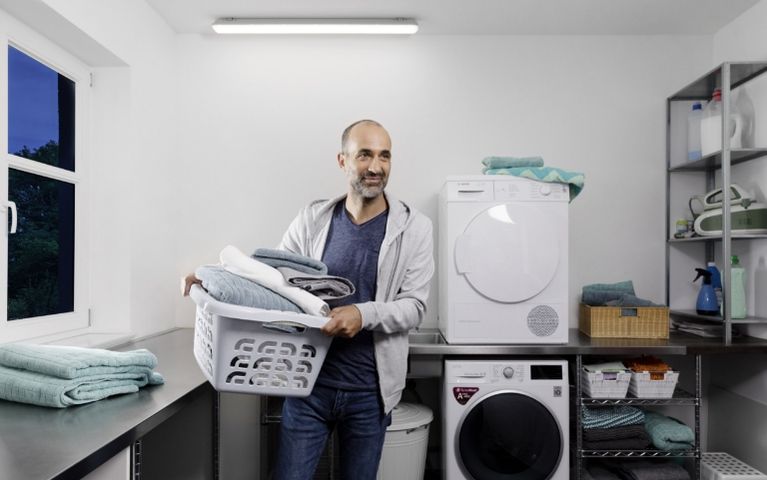

Īpaši palīgtelpās un garāžās var būt augsts mitruma līmenis, kas var iekļūt gaismekļos un radīt bojājumus. Tāpēc šajās zonās ieteicams izmantot gaismekļus ar IP44.
IP aizsardzības veidi dārzā ar dīķi
:format(jpeg) "IP aizsardzības klase dārzā ar dīķi")

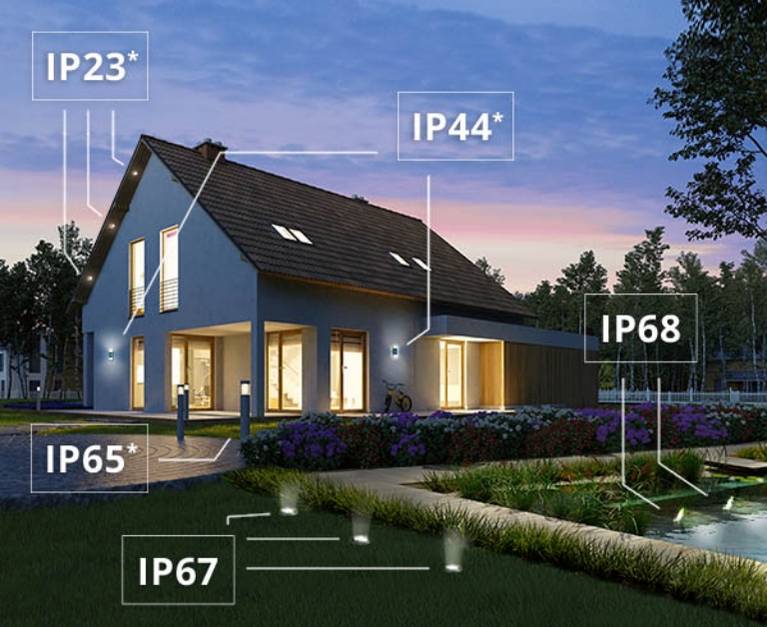

Āra teritorija ir pakļauta jebkādiem laikapstākļiem. Tomēr ne katrs gaismeklis ir vienādi pakļauts visiem laikapstākļiem. Uzstādīšanas vieta nosaka pareizo IP kodu.
Šī informācija ir tikai orientējoša. Jo vairāk aizsargāta ir teritorija, jo zemāks var būt IP kods. Piemēram, aizsegtas āra sienas lampas ar IP23. Ja rodas šaubas, vienmēr lūdziet mūsu tehnisko konsultāciju un instalācijas darbus uzdodiet veikt elektriķim.
)

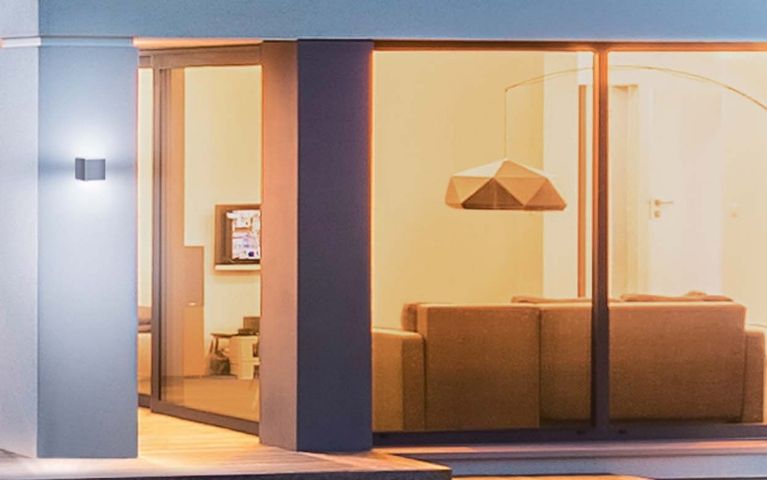

Šeit nav gaidāms lietus, jo to aizsargā arhitektūra. Tāpēc IP23 ir pietiekams gan sienas apgaismojumam, gan padziļinātiem gaismekļiem tieši zem jumta.
)
Iespējams, ka gaismeklis nonāks saskarē ar lietu. Tāpēc ir nepieciešami pret šļakatām noturīgi gaismekļi ar IP44.
)

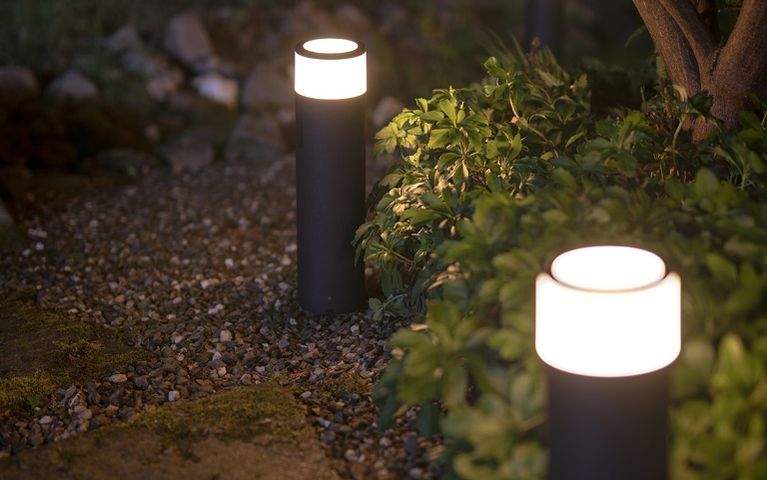

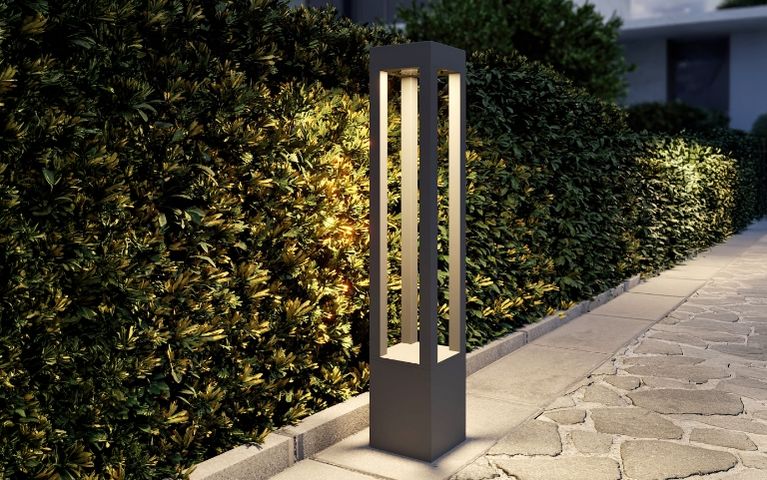

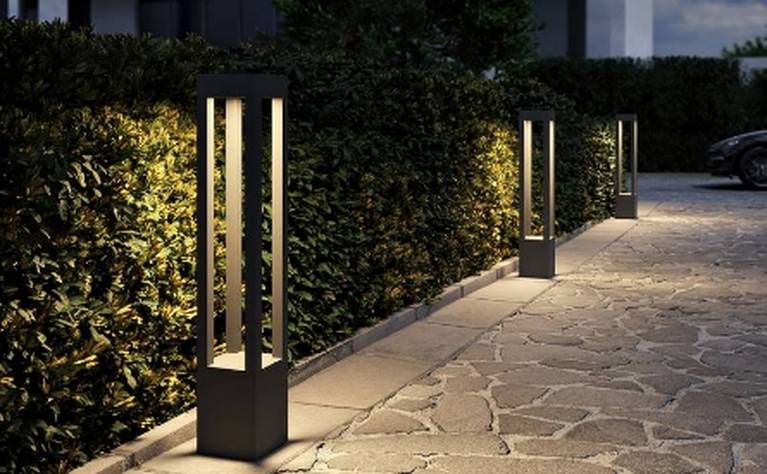

Brīvi stāvošie ceļa lukturi ir pastāvīgi pakļauti jebkādiem laikapstākļiem. Tikai IP65 nodrošina pietiekamu aizsardzību pret ūdens strūklu stiprā lietū. Ja pastāv risks, ka tie uz laiku var tikt iegremdēti ūdenī, IP65 nav pietiekams.
)

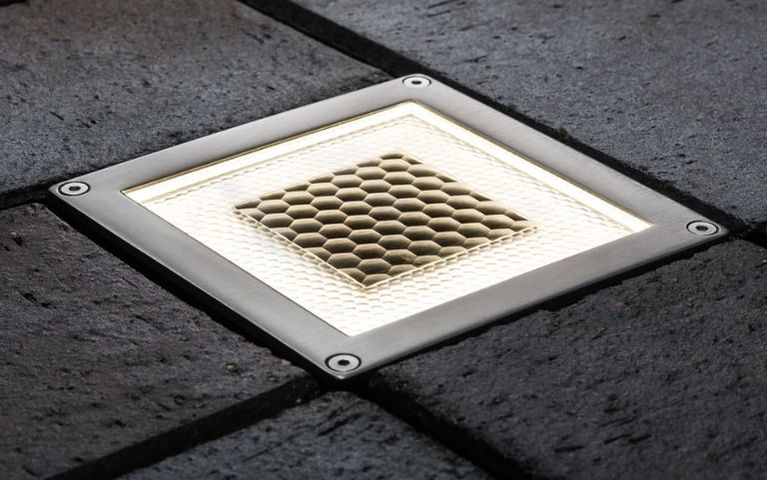

Pie dīķa ir nepieciešami IP67 gaismekļi. Tas attiecas arī uz padziļinātajiem grīdas gaismekļiem, kurus lietus laikā var iegremdēt ūdenī. Zemūdens apgaismojumam ir nepieciešams IP68, un tas ir ūdensizturīgs tikai līdz noteiktam maksimālajam dziļumam. Vairumā gadījumu ir nepieciešama arī drenāža.
IP aizsardzības veidi ieejas zonā un piebraucamajā ceļā
)
)

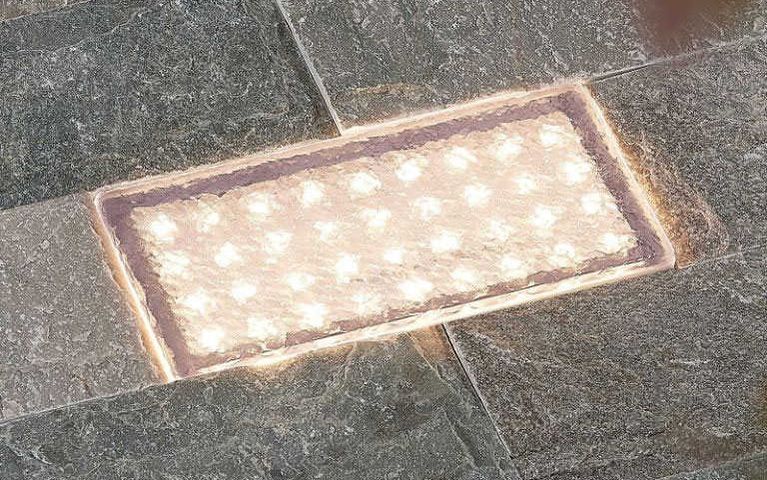

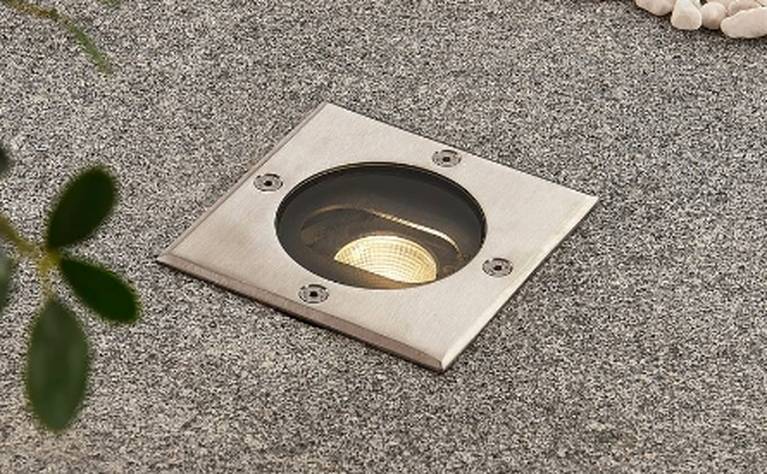

Spēcīgu lietusgāžu laikā pastāv risks, ka gaismekļi, kas atrodas tuvu zemei, vismaz uz īsu brīdi var tikt appludināti. Tāpēc ir nepieciešami ūdensizturīgi gaismekļi ar vismaz IP67. Šis IP kods nozīmē, ka apgaismojums var izturēt īslaicīgu iegremdēšanu līdz 30 minūtēm. Šajās teritorijās jāplāno arī drenāža.
IP kods īpašiem lietojumiem
Svarīga piezīme: Katrai apgaismojuma uzstādīšanai konsultējieties ar kvalificētu elektriķi, kurš ņems vērā attiecīgajam lietojumam nepieciešamo IP kodu un uzstādīs apgaismojumu, kā norādīts.
)

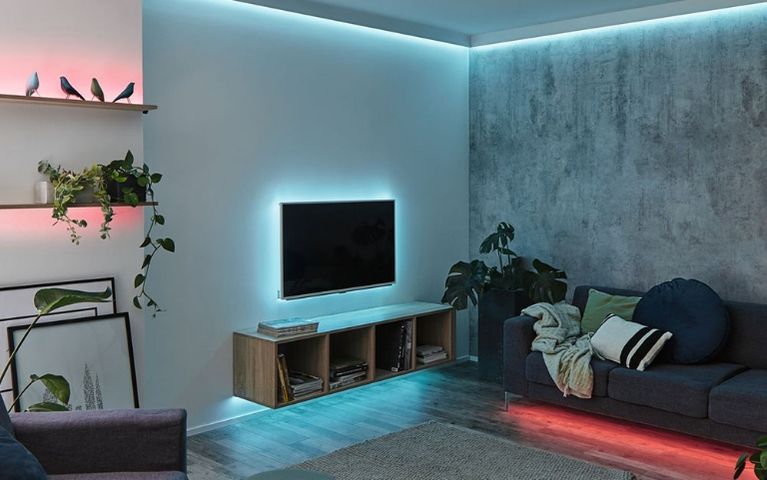

IP20 parasti ir pietiekams LED lentēm sausās iekštelpās. Vannas istabā IP kods ir atkarīgs no attiecīgās aizsardzības zonas, kurā tiek izmantota LED sloksne. Atkarībā no uzstādīšanas var būt nepieciešama arī ārējā apdare līdz IP67/IP68.
)

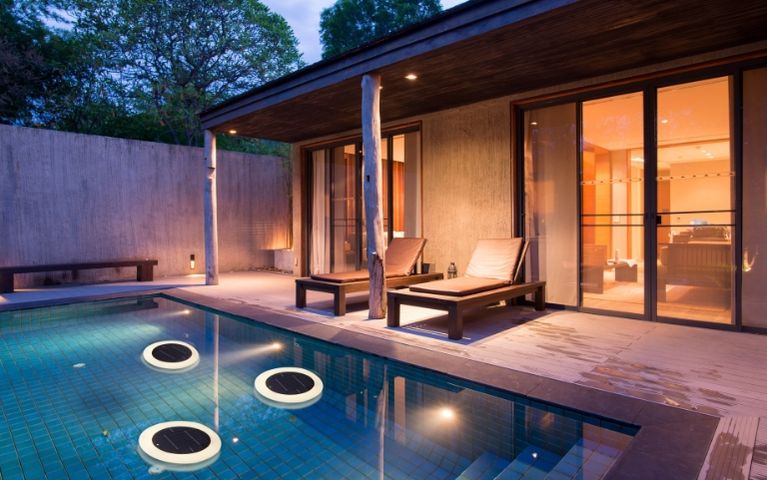

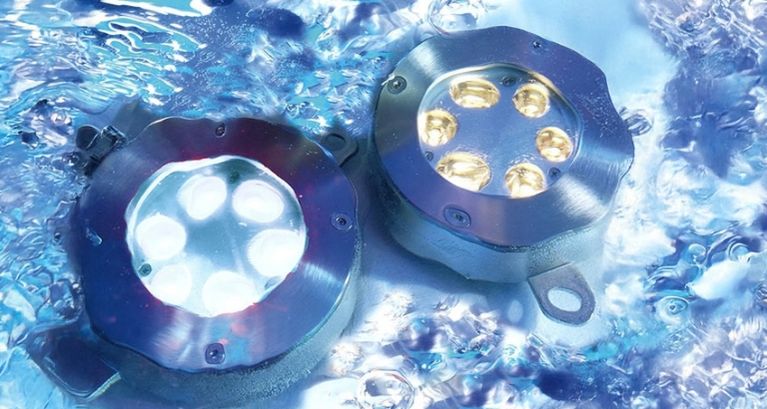

Baseins izvirza īpašas prasības gaismekļiem. Tā kā gaismekļi baseinā ir pastāvīgi iegremdēti ūdenī, vienmēr tiek prasīts IP68, lai nodrošinātu to ūdensnecaurlaidību, kad tie ir pastāvīgi iegremdēti. Jāievēro arī gaismekļa maksimālais dziļums.
)
Darbnīcā gaismekļi var būt pakļauti paaugstinātam putekļu līmenim. Gaismekļi ar IP6X ir putekļu izturīgi. Atkarībā no iespējamā mitruma līmeņa gaismeklim jānodrošina arī attiecīgi augsta līmeņa aizsardzība pret mitrumu. Dažkārt ir svarīga arī zināma aizsardzība pret triecieniem (IK), jo īpaši, ja to izmanto virs darba galdiem.
:format(jpeg) "Pirts labsajūtas zona")

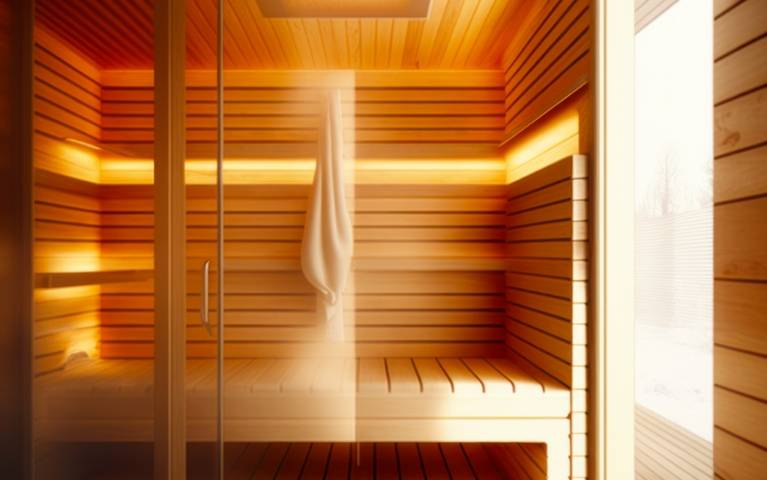

Papildus augstam gaisa mitrumam, ūdens šļakatām un ūdens tvaikiem saunā ir arī augsta temperatūra. Tādēļ ir nepieciešamas īpašas gaismas, kas ir apstiprinātas augstai apkārtējās vides temperatūrai pirtīs. Attiecībā uz pirtīm raksturīgo IP kodu tām bieži vien ir IP68. Tomēr ar parastām IP aizsargātām gaismām pirtīs nepietiek.
